PVC双壁波纹管概念
双壁波纹管：管壁截面为双层结构，其内壁光滑平整，外壁等距排列的具有梯形中空结构的管材。公称直径（DN）：管材的公称直径，分内径系列和外径系列两类同时执行。环向弯曲刚度：管道抵抗环向变形能力的量度。
性能特点：
结构独特，强度高，内壁光滑，摩擦阻力小，流通量大， 基础不需要做混凝土基础，重量轻，搬运安装方便，施工快捷;橡胶圈承插连接，方法可靠，施工质量易保证;柔性接口。抗不均匀沉降能力强;抗泄漏效果好，可耐多种化学介质的侵蚀;管内不结垢，基本不用疏通，埋地使用寿命达五十年以上。
生产工艺：
PVC双壁波纹管是以硬聚氯乙烯为主要原料，PVC双壁波纹管分别由内、外挤出，一次成型，内壁平滑，外壁呈梯形波纹状，内外壁之间由夹壁空心的塑料管材。
物理学性能：
1．颜色：管材内外层应色泽均匀，也可由供需双方协商确定。
2．外观：管材内外壁无气泡、裂口、分解变色线及明显杂质和不规则波纹；内外壁光滑，管材端面应平整并与轴线重直；管材波谷区内外紧密熔接，无脱开现象。
3．管材物理力学性能符合下表要求：
| PVC-U双壁波纹管性能 | |
| 项目 | 指标 |
| 冲击试验TIR | ≤10% |
| 环刚度S1 | ≥4000N/m² |
| 环刚度S2 | ≥8000N/m² |
| 密度 | 1.35-1.50g/cm³ |
| 连接密封试验 | 无渗漏、无破裂 |
| 环柔性 | 不破裂、两壁不脱开 |
| 烘箱试验 | 无分层、开裂、起泡 |
| 二氯甲烷浸渍 | 不劣于4L |
| 曼宁粗燥系数 | n=0.1 |
规格型号
| 公称尺寸DN/OD | 最小平均外径dem,min | 最大平均外径dem,max | 最小平均内径Dim,min | 最小层压壁厚emin | 最小内层壁厚e1,min | 最小承口接合长度Amin |
| 110 | 109.4 | 110.4 | 97 | 1.0 | -- | 32 |
| 160 | 159.1 | 160.5 | 135 | 1.2 | 1.0 | 42 |
| 200 | 198.8 | 200.6 | 172 | 1.4 | 1.1 | 50 |
| 250 | 248.5 | 250.8 | 216 | 1.7 | 1.4 | 55 |
| 315 | 313.2 | 316.0 | 270 | 1.9 | 1.6 | 62 |
| 400 | 397.6 | 401.2 | 340 | 2.3 | 2.0 | 70 |
| 500 | 497.0 | 501.5 | 432 | 2.8 | 2.8 | 80 |
参考配方
PVC 100，轻钙 40，CPE6.6，稳定剂TG-38A 4，石蜡 0.4，PE蜡0.4，硬脂酸1.0，TG-50B 2.5-3.5，硬脂酸1.0
应用领域
1、市政工程。可用于排水、排污管
2、建筑工程。用于建筑物雨水管、地下排水管、排污管、通风管等
3、电气电信工程。可用为各种动力电缆的保护管
4、铁路、公路通信。用为通信电缆、光缆的保护管
5、工业。pvc双壁波纹管广泛用于化工、医药、环保等行业的排污水管
6、农业、园地工程。用于农田、果园、茶园以及林带排灌
7、道路工程。pvc双壁波纹管用作铁路、高速公路的渗、排水管
8、矿场。pvc双壁波纹管可做矿井通风、送水排水管。
质量问题分析
(1)管的外表面波纹形状不规则
①两半开模的波纹成型模合模时有错位，应重新调整两半开模的运行速度同步或调整两半模合模后准确对正。
②两半开模用传动链条磨损严重，同步运行时有累积误差，造成两半开模运行一段时间后产生错位。应维修更换传动链条。
③挤出机螺杆工作转速不稳，使挤出熔料量不一致，则成型管坯外形出现误差较大。应检修螺杆传动系统中故障。
④压缩空气的压力不稳，使吹胀成型波纹形状有较大形状误差。应调整稳定供气压力。
⑤成型管坯用熔料温度偏高，使熔料成型困难。应适当降低熔料温度。
(2)管的表面无光泽
①熔融料温度偏低，原料塑化不全面，应适当提高机筒和模具的工艺温度。
②冷却水温度偏高，应降低冷却水温度。
③管坯定型平直段长度不足，定径压力小，应改进模具结构尺寸。
(3)管材发脆
①成型管材用原料配方中碳酸钙加入比份过高或润滑剂的加入比份不合理，应改进配方。在原料中适当加入一些丙烯酸类树脂加工助剂，以提高熔料的凝胶率。
②原料中水分或杂质含量超标，应对原料进行干燥处理或更换。
③成型管坯模具内压力不足，使管壁成型质量差，应改进模具结构。
④成型管的熔料温度控制不稳定，偏高或偏低的熔料温度都易使管定型后发脆，要注意塑化熔料的温度不要忽高忽低温度差过大。
(4)双壁波纹管的内外壁间黏附力差
①成型模具内熔料温度偏低，应适当提高成型模具温度。
②原料中润滑剂比份过大，应适当降低润滑剂的加入量。
③管坯冷却过快，两层料熔接不牢，注意适当调慢管坯冷却速度。
(5)管的内壁有纵向划痕
①成型管内壁面的芯棒上有划伤痕或有残料黏附在工作面上，应修光划痕或除净芯棒工作面上残料。
②有润滑剂粘在冷却定型套上，应及时调整原料配方中润滑剂的加入量，清除冷却定型套上的残料。
(6)管内壁有裂纹或波纹
①管的内壁成型用空气压力过高或外层用成型空气压力不足，造成管壁出现裂纹或波浪纹。应适当调整管壁成型用空气的压力。
②成型模具内的压缩比偏小，造成分流锥支架筋处的熔料汇合接缝熔合强度低，易产生裂纹。应适当提高模具内结构对熔料的压缩比。
7、内壁破
1）外气压大，减小外气压
2）内模温度低，内芯模加热体、螺杆温度低，检查内加热体、增加油温及芯棒或机筒温度
3）内模温度高、水温高，降低内模温度及水温
4）内气泄漏，更换气塞
5）成型机未校正，重新校正同心度
6）配方不合理或原辅材料不合格，重新检查原辅材料及调正配方体系中内外润滑剂比例
8、外壁破
1）成型机同心度未校正，重新校正
2）外模温度低内模温度高，提高模体、口模温度
3）树脂粘度高，更换树脂
4）机筒温度低，提高机筒温度
9、完全不能成型
1）原辅料质量问题，主要检查树脂型号、复合稳定剂的含量及CPE、ACR的质量
2）成型机同心度未校正，重新校正机头与成型机的同心度
3）机筒温度低，提高机筒温度
4)物料水份大，检查原料的干燥系统或重新捏合
5)配方不合理、内外润滑剂过，调整配方，减少内外润滑剂的用量
10、变色分解
1）模具损伤或未擦干净，清整模具
2）成型温度高，降低成型温度
3）物料热稳定性或流动性差，增加材料的热稳定性或流动性
安装方法
1、在安装使用本产品时，应首先检查管材质量，若是产品不符合质量标准则不得使用。
2、产品在装卸、搬运及安装过程中必须轻抬轻放，禁止野蛮操作，杜绝直接在地面上拖拉擦刮。
3、安装管道时，根据管槽深浅的具体情况，可分别采取人工抬管入槽或用非金属绳索溜管入槽，但都必须依次平稳地放在已挖好并符合相关要求的管槽中；一般情况下，插口方向应与水流方向一致，由低向高依次安装。
4、安装管道时，相邻两根管子的轴心线应成直线，其偏移角度必须小于2°。
5、承插接口前，首先应检查橡胶密封圈的规格，保证其与产品相符、完好无损、有弹性，密封圈的安装位置应在承插口的第二和第三根波纹之间的槽内，其安放数量应根据相关设计要求而定，若安放两根密封圈时，希望两密封圈之间隔一个波纹。
6、安装承插口时，应先将承口和插口的内工作表面、外工作表面清理干净，不得有泥沙杂质等现象，随后在其承口内表面上涂抹润滑剂，然后及时将其插口的中心轴线对准承口的中心轴线就位，此时可在管材的另一端部安放一木质板或硬质塑料板用撬棍将被安装的管材沿着轴线方向缓慢地插入承口内并使其插到承口底部。
7、管材长短的调整，一般采用手锯切割，但其端部应与中心线垂直、平整，不得有缺损。
PE环保双壁波纹管
产品介绍

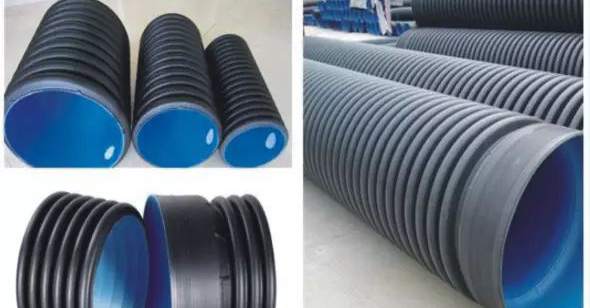

多联HDPE环保双壁波纹管以高密度聚乙烯为原料，经挤出和特殊的成型工艺加工而成，产品内壁光滑，外壁为封闭波形的特殊中空环形结构。在加工过程中。材料通过挤出，在专用的成型机头和成型模具内，将内外层材料在波峰分开，并在波谷内熔合为整体，在模具内通过真空定型冷却成型。广泛应用于城市排水、排污、农田灌溉、电缆埋地保护等领域。
产品特点
1、耐化学腐蚀
耐酸、碱、盐等各种化学介质的侵蚀和无电化学腐蚀，使用寿命长达50年以上。
2、强度高
环刚度高，有效防止管道在长期使用中变形，弯曲。
3、质量轻
聚乙烯材质的密度为0.95，比水轻，产品米重为传统水泥管的1/8，施工方便。
4、防渗漏
管材采用专利设计的密封圈柔性承插连接，施工方便，安全性高，不会泄露，有效防范地下水资源被污染，保障生态环境。
5、韧性好
同传统管材不同，PE双壁波纹管可通过一定的变形释放外加的负载。
6、抗冲击
PE材料抗冲性好，外力冲击时不会脆段。
7、耐低温
耐低温性能良好，可在-40—40℃温度范围内安全使用
8、抗沉降
管材曲挠性好，抗地基沉降性能优越，具有优异的工程价值。
9、耐磨损
PE材料是一种耐磨材料，耐磨性为钢管的4倍，使用寿命长。
10、环保无毒
| 规格（DN/ID） | 环刚度（KN//m2） | 环刚度（KN//m2） |
| 200 | 4 |
|
| 300 | 4 | 8 |
| 400 | 4 | 8 |
| 500 | 4 | 8 |
| 600 | 4 | 8 |
| 800 | 4 | 8 |
| 序号 | 项目 | 要求 | |
| 1 | 环刚度 kN /m2 | SN4 | ≥4 |
| SN8 | ≥8 | ||
| 2 | 冲击性能（TIR）/% | ≤10 | |
| 4 | 环柔性 | 试样圆滑，无反向弯曲，无破裂，两壁无脱开 | |
| 5 | 烘箱试验 | 无分层，无分层，无开裂 | |
| ６ | 蠕变比率 | ≤4 | |
1、沟槽开挖应符合设计要求，沟槽底部不得有尖锐硬杂物和大石块突出表面，以免损伤管壁和波峰。沟底应铺垫10cm石屑或粗沙。
2、为了保证闭水效果，在管道安装时，相邻两根管材的轴心线应成直线，其偏移角度必须大于2°。
3、在承插接口前，首先要检查橡胶密封圈的规格是否与配套产品相符合，完好无损，有弹性。橡胶密封圈应安装在插口的第一和第二个波峰之间的槽内。密封圈必须理顺装平，其安装数量应根据相关设计要求而定。若需安装两根密封圈时，可间隔一个波纹安放。
4、安装承插口时，应先将承口的内工作表面和插口的外工作表面清理干净。不得附有泥沙杂质。随后在承口内表面涂上润滑剂，及时将插口的中心轴线对准承口的中心轴线，在插口管材的另一端部安放一木板，用撬棍将被安装的管材沿着中心轴线缓慢推入承口内，并使其插到承口底部。也可以用紧线器安装。
5、管材的长短调整，一般采用板据切割，其切割端口应与管材中轴线垂直，切口平整，不得有缺损。
6、要求做闭水试验的工程，请用热缩套安装。
7、管道在隐蔽工程验收合格后应及时按要求回填，防止管道暴露时间过长造成损坏，回填时管道周围15cm范围内必须填粗沙或粒径小于5cm的沙石，并且必须逐层夯实，特别是管材掖角部位，必须填充密实，不得回填砖头、石块、硬性杂物，不得回填有机质、湿土、淤泥和建渣，如果不按要求安装回填，人为因素造成工程质量问题的，由施工方自行负责，厂方不担任何责任。
