对聚乙烯(PE)性能的一般要求有熔体流动速率(MFR)、密度、弯曲弹性模量和氧化诱导时间(OIT)、冲击强度等。检测的项目还包括拉伸强度、断裂伸长率、灰份、挥发份等氧化诱导时间决定了氧化破坏的时间，对于要求使用50周年的波纹管来说，控制好原材料的氧化诱导时间是能否保证50年使用寿命的关键。GB/T19472.1-2004中明确规定，波纹管的原材料的氧化诱导时间应≥20min(200℃)。
HDPE树脂的弹性模量对的环刚度有很大影响，髙弹性模量的材料可以提高制品的环刚度，也可以在保证环刚度的前提下节省原料，降低成本。所以在HDPE双壁波纹管生产时，采用的原料应该具有较高的弹性模量。熔体流动速率的大小反映了分子量的大小，一般来说，熔体流动速率大一点的材料有利于加工成型，并可提高生产效率。但也不能过大，过大对环刚度的影响较大。同时，还必须具有较高的密度和良好的加工性能及设备适应性。

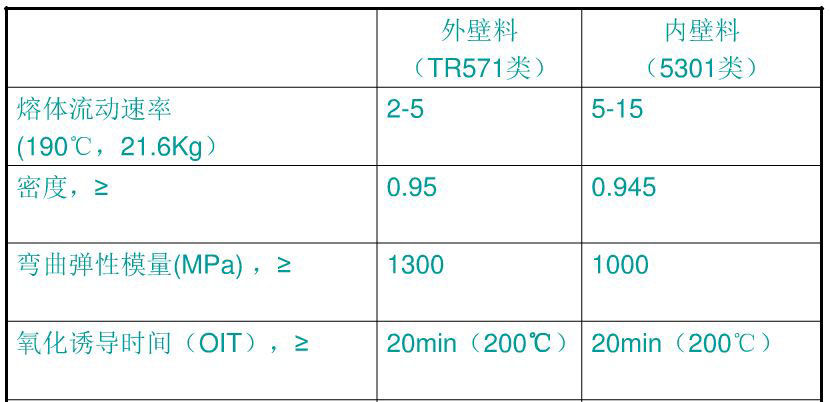

原料要求：

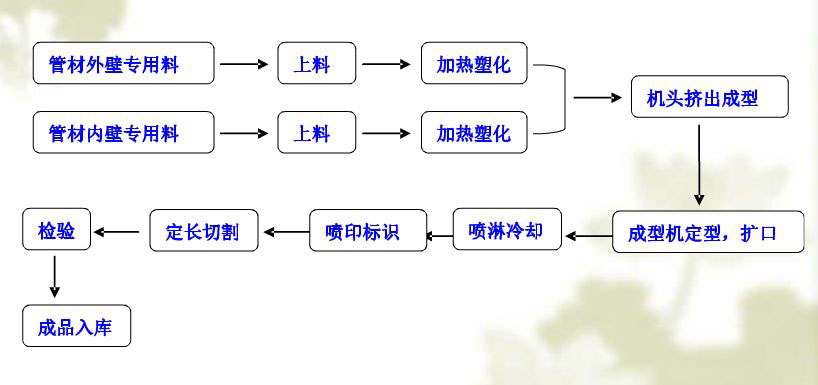

工艺流程：
